태양광 충전기란?

반도체소자인 태양전지를 이용하여 태양에너지를 전기에너지로 변환시켜 2차전지를 충전하는 장치

구성

  • * 발전부 : 태양전지 모듈
  • * 제어부 : DC/DC 변환기
  • * 축전부 : 2차 전지

충전 방식

  • PWM(Pulse Width Modulation) 방식
  • 연속 충전방식
  • Back-contact Solar cells , Patterned conductor , Back film , EVA
  • 태양전지14V~20V + DC/DC 조정기 14V~20V to 16V = 출력16V , 태양전지14V~20V + DC/DC 변환기1 14V~20V to 16.8V + DC/DC 변환기2 13V~16.8V to 16V  = 출력16V , AC입력 90V~264V + AC/DC adaptor 90V~264V to 26V +Battery 13V~16.8V  = 출력16V
  • 포켓형 태양광충전기
    (2.5watt ~ 10watt)

    군용 개인 휴대폰, ADU-95K, PRC-96K, 위치확인기(PRE) 등 (소형 무전기) 직접 충전형, 내부축전지 내장형

  • 무전기 부착형 태양광충전기
    (8watt ~ 32watt)

    무전기 (PRC-999K, PRC-950K)의 후면에 부착하여 이동시에도 충전. 직접 충전형, 내부축전지 내장형

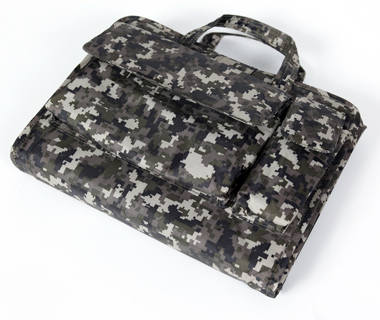

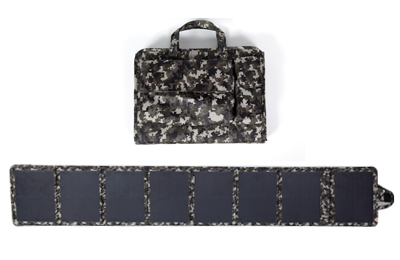

  • 거치형 다중전원 태양광충전기
    (16watt ~ 128watt)

    모든 야전용 유/무선 통신장비에 사용

일반규격

  • 동작전압 : 3.6volt ~28volt 등 * 적용 기기에 따라서 3.6, 6.0, 12, 16, 24, 28volt 변환
  • 동작온도 : -10℃ ~ 70℃ * 야전 환경에 따라서 -40℃ ~ 80℃ 사용가능
  • 기본색상 : 국방색, 국방색상의 얼룩무늬, 카키색, 카키색상의 얼룩무늬 등 * 위장 조건에 따라서 색상 선택 가능

일반특성

  • 21.5%

    단위 면적당 출력이 가장 높음.

    태양전지의 변환효율이 21.5%로 현재 상용화된 태양전지 중에 효율이 가장 높은 미국 SunPower 사의 태양전지를 사용함.

  • 반사최소

    노출면의 빛 반사가 최소가 되도록 제작되었음.

    주요 반사체인 태양전지의 전극이 모두 뒷면에 배치되어 있어서 전극이 빛을 반사하지 않음.

    특히 태양전지판 노출면은 무반사 필름으로 처리되어 야전 이용시에도 위치가 노출될 위험이 없음.

  • 부분적 병렬연결

    태양전지판의 일부분이 파손되어도 정상적으로 동작됨.

    태양전지판이 전체 또는 부분적으로 병렬 연결되어 있어서 태양전지판이 일부분 파손되거나 음영에 가린 경우에도 충전기가 정상적으로 동작됨.

    즉 동작전압은 변하지 않고 파손된 태양전지판의 수량만큼 전류만 줄어듬.

  • 병렬확장가능

    소요 전력에 따라서 태양전지판의 병렬 확장이 가능함.

    야전용 기기의 필요한 전력 수요량만큼 태양전지판을 병렬로 연결시켜서 사용이 가능함.

  • 제작가능

    어떠한 휴대용 야전용 기기에도 사용이 가능하도록 태양 전지판의 제작이 가능함.

    태양전지판 내의 태양전지의 직렬수와 병렬 개수를 조정하여 어떠한 동작전압 및 전류의 구현이 가능함.

  • 내부축전지 사용

    내부 축전지를 사용하는 경우 주야간 언제든지 사용이 가능함. 내부 축전지를 내장하는 경우에는 태양의 유무와관계없이 주야간 사용이 가능하고 내부축전지 용량도 적용기기에 따라서 다양한 선택이 가능함.

단위 면적당 발전량이 우수하여, 통신기기에 따라 충전기 변환이 용이함.

위의 특징을 바탕으로 일반 모바일 기기에도 반영예정이며, 보다 실용적 디자인으로 구성예정.
