함께 하기 좋은 따뜻한 기업
HYTC의 주요사업입니다.

주요사업Major Business

정밀금형부문

Home 주요산업 정밀금형부문

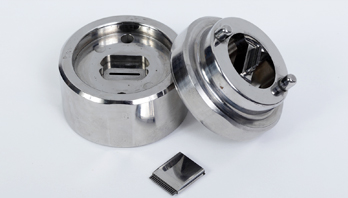

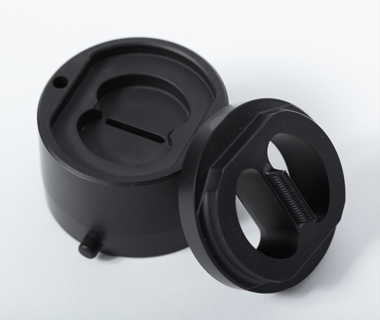

PFC dies for Extruding

PFC압출금형은 차량용 열교환기, 산업용 및 가정용 에어컨에 사용되는 Condenser Tube를 생산하는 정밀 압출 금형과 인발 금형.

1.Die Case :  튜브 외곽 size 성형 , 2.Mandrel Case : 압축물의 유속차이를 보완 균일한 밀도로 소재 투입 , 3.Mandrel : 내부형상을 성형하는 코어

PFC 압출금형 특장점

  • 열 가열 상태에 상, 하 금형조립이 간단함
  • 열간금형에 발생하는 편심을 최소화
  • 금형 사용중에 분리 조립이 쉽게 이루어짐
  • 알루미늄(소재) 흐름과 양의 조절이 가능한 구조
  • 모든 부품에 정밀가공으로 정밀도와 금형부품의 수명을 향상

※ 상기 사항의 특징으로 금형의 실용실안 획득 및 특허 등록

기존에 유럽에서 수입되는 금형의 단점, 결함을 수정하여 간단 / 명료한 구조로 개선하였으며 오랜 시간의 투자로 現 금형의 모티브를 이루어 냄

또한 당사 고유의 금형구조 및 가공방법으로 지속적인 압출 품질 유지 및 압출속도 향상에 대한 Solution을 제공

Chemical Vapor Deposition Coating Systems 도입

압출공구에서 발생하는 누적공차를 줄이고 분리조립을 쉽게 하기 위해 CVD를 이용한 표면처리 방법을 특허 출원

  • CVD 코팅이란?

    화학적 증기에서의 금속석출법이라고도 불리는 방법으로, 도금 실내에서 고온을 유지하고 있는 피도금물의 주위에 도금을 하려고 하는 물질의 화합물(주로, 금속의 할로겐 화물)의 증기를 운송가스와 함께 보내 표면에서 열분해시켜 도금하거나 수소환원에서 금속을 석출시키는 방법

  • CVD 코팅이란?

    • 최소의 미끄러짐 마찰과 결합된 훌륭한 접착력 산출
    • 코팅 부위의 낮은 마찰력으로 인한 높은 압출 속도
    • 타금형 대비 현저히 적은 금형 유지 보수비와 긴 수명(4배)

금형 유형별 비교 분석

※ ○:중간 ◎:높음 △:낮음

금형 유형별 비교 분석
유 형 별 초 경 CVD 코팅 SKD61
압출품질
치수정밀도 ◎◎
수명,내마모
파손,인성
부분 설명보기
