Aluminum Extruded Tube

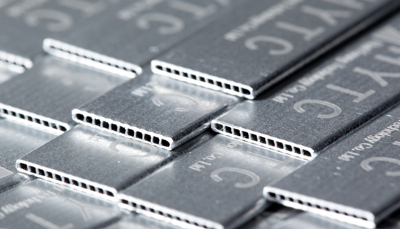

MMP(Micro Multi Port)Tube, PF(Parallel Flow) Tube, Round Tube

차량용 열교환기, 산업용 및 에어컨 시스템의 콘덴서에서 냉매가 수평으로 통과하는 튜브관으로 사용되며 알루미늄 소재를 사용하여 내부식성/경량화/효율성이 뛰어날 뿐만 아니라, CVD코팅을 적용한 금형 도입으로 원가/품질면에서 타사 대비 우위를 확보하고 있음.

Aluminum Extruded Tube의 중요성

  • -알루미늄 압출튜브는 기존 에어컨 콘덴서를 구성하던 Cu Tube에 비해 획기적인 원가절감 효과.
  • -형상의 다양화, 재료의 다양화, 박육화 등의 장점과 내부식성/고효율/경량화의 특징을 가지고 있음.
  • -또한 기존 냉매 사용 제한으로 친환경 소재로 각광.

Cu Tube와의 특징 비교

금형 유형별 비교 분석
구 분 Cu Tube Al Tube
필요면적 100% 28%
TUBE 중량 100% 33%
콘덴서의 중량 100% 42%
콘덴서 TUBE의 가격 100% 27%
파괴압력 100% 100%

PF, MMP, End-forming

PF, MMP, End-forming 유형별 비교 분석
Item Alloy
PF, MMP, End-forming A1050, A1100, A3102, HG103, A3HYB (High corrosion resistance)

PF, MMP, End-forming 유형별 비교 분석
Parts
(mm)
Dimension Range Tolerances
Coil Cut to Length
A 6.0mm ~ ±0.05 ±0.02
B 1.0mm ~ ±0.05 ±0.02
C 0.25mm ~ ±0.05 ±0.05
D 0.1mm ~ ±0.05 ±0.05
E 0.15mm ~ ±0.05 ±0.05
Length 200mm ~
1500mm
±0.3

Intercooler Tube / Oilcooler Tube

Intercooler Tube / Oilcooler Tube 유형별 비교 분석
Item Alloy
Intercooler Tube / Oilcooler Tube AA1050, A1100, A3102, HG103, A3003, A3HYB (High corrosion resistance)

Intercooler Tube / Oilcooler Tube 유형별 비교 분석
Inter Cooler - Tube(Alloy : A1070, A1060, A1050, A1100)
Mark (mm) Dimension Range Tolerances
A 30 ~ 110 ±0.05
B 5 ~ 8 ±0.05
C 0.5 min ±0.08
D 0.5 min ±0.08
E 0.5 min ±0.08
Length 100 ~ 3000 ±0.5

Round Tube

Round Tube
Mark (mm) Dimension Range Tolerances Type
A Ø5 ~ Ø 20 ±0.05 직관, coil
Ø20 ~ Ø100 ±0.08 직관
B Min. 0.5mm ±0.05

<자동차用>

<가전用>
