2차전지 금형부품

전기 에너지를 고효율로 저장, 사용함으로써 전력 품질개선 및 에너지 효율성 극대화를 이루며 온실가스 배출량을 획기적으로 절감할 수 있는 에너지 저장기술. ㈜에이치와이티씨는 현재 Li전지*를 제작하는 설비의 금형&특수 JIG류를 제작하고 있음.

*Li 전지란?

화학적 전기적 특성이 우수한 ‘Li-ion’전지는 기존의 ‘Ni-Cd’,’Ni-M H’전지보다 에너지 밀도가 높음. ‘Li-ion’전지는 전해질의 종류에 따라 ‘Li-ion’전지와 ‘Li-Polymer’전지로 구분되는데 ‘Li-Polymer’전지가 보다 위험이 적고 형상을 자유자재로 만들 수 있으며 발열이 적어 안정성이 높다는 장점이 있음.

제품종류에 따른 제작 금형&부품 종류

01/극판
▪ KNIFE UNIT
▪ PX SHAFT
▪ 활물질 도포 NOZZLE
02/원형
▪ 권취공정 : 권심, 초음파HORN, ANVIL, CUTTER
▪ 조립공정 : 특수지그류, UNIT류
03/각형
▪ 권취 공정 : 권심, 초음파HORN, ANVIL, CUTTER
▪ JOB CHANGE JIG류
04/폴리머
▪ 권취 공정 : 권심, 초음파HORN, ANVIL, CUTTER
▪ 금 형 : POUCH 성형금형, CUTTING금형, 극판 타발 금형
▪ CUTTING금형 : CELL CUTTING, TAB CUTTING,C-CUTTING
▪ JOB CHANGE JIG류

초음파 혼

  • 용도권취시 권심에 감겨지는 CELL의 지정 부위에 초음파를 이용하여 TAB을 부착하는 장비
  • 제작공차±0.01
  • 제작기간발주 후 20일 소요
    (형상에 따른 가공 시간 변동)
  • 공정도설계 ▶ 가공 ▶ 조립 ▶ 검사 / TEST ▶ 납품

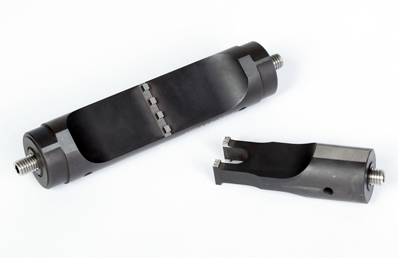

ANVIL

  • 용도권취기 작업 중 TAB 이동 및 용접시 받침 역할을 해주는 부품(초음파 용접시 적용)
  • 재질세라믹, ANVIL
  • 제작공차±0.01
  • 제작기간발주 후 15일 소요
    (크기에 따른 가공 시간 변동)
  • 공정도설계 ▶ 가공 ▶ 조립 ▶ 검사 / TEST ▶ 납품

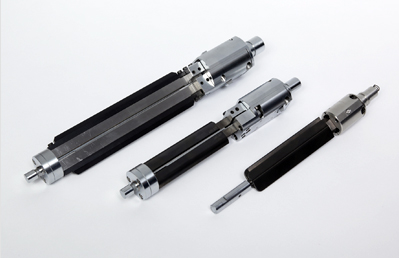

권심

  • 용도양, 음극 CELL을 동시에 결속하여 B/T 형태로 감아주는 핵심부품
  • 재질AL, SKD61, PEEK
  • 제작공차±0.005
  • 제작기간발주 후 20일 소요
    (크기에 따른 가공 시간 변동)

FORMING 금형

  • 용도권취기 공정이 끝난 CELL을 넣기 위한 포켓을 제작하기 위하여 파우치를 포밍하는 성형 금형
  • 재질S45C, SKD11, SKD61, AL
  • 제작공차± 0.01
  • 제작기간발주 후 25일 소요
    (크기에 따른 가공 시간 변동)
  • 공정도설계 ▶ 가공 ▶ 조립 ▶ 검사 / TEST ▶ 납품

TAB cutting 금형

  • 용도Forming 이후 CELL 측면에 부착되는 양/음극 TAB을 지정된 크기로 절단하는 금형
  • 재질SKD9, S45C, SKD11
  • 제작공차± 0.002
  • 제작기간발주 후 20일 소요
    (크기에 따른 가공 시간 변동)
  • 공정도설계 ▶ 가공 ▶ 조립 ▶ 검사 / TEST ▶ 납품

Cell cutting 금형

  • 용도Forming후 불필요한 부분을 절단하는 금형
  • 재질SKD11, SKD61
  • 제작공차± 0.002
  • 제작기간발주 후 20일 소요
    (크기에 따른 가공 시간 변동)
  • 공정도설계 ▶ 가공 ▶ 조립 ▶ 검사 / TEST ▶ 납품

극판 타발 금형

  • 용도적층 방식을 사용하는 2차 전지의 양극, 음극 극판을 지정된 크기로 절단 하는 타발금형
  • 재질초경, S45C, SKD11, SKD61, AL
  • 제작공차±0.001
  • 제작기간발주 후 30일 소요
    (크기에 따른 가공 시간 변동)
  • 공정도설계 ▶ 가공 ▶ 조립 ▶ 검사 / TEST ▶ 납품
